| Geometriefehler im Kelch | Bodenplatte | Trinkrandprüfung |
|---|---|---|
| · Glashöhe | · Wackler | · Verschmelzgrad |
| · Schiefe Gläser | · Rauhe Böden | · Rauheit |
| · Kelch oval | · Kältewellen | · Ausbrüche |
| · Kelch nicht ausgeblasen | · Risse | |
| · Wandstärkeschwankung | · Brüche | |
| · Gleichmäßigkeit | ||
| · Geradheit |
| Geometriefehler im Stiel | Oberflächenfehler | Fertigung |
|---|---|---|
| · Schiefe Stiele | · Kratzer | · Tropfengewichtsmessung |
| · Sauger | · Verschmutzung | · Kölbellängenmessung |
| · Stielbruch | · Wasserflecken | |
| · Fäden |
| Kelch Stielansatz | Fehler im Glas | Veredelung |
|---|---|---|
| · Schlecht angepreßt | · Kältewellen | · Goldrandprüfung |
| · Überpreßt | · Schlieren | · Eichmarkenprüfung |
| · Gestaucht | · Knoten | · Aufdruckprüfung |
| · Formreifen | ||
| · Steine | ||
| · Blasen |

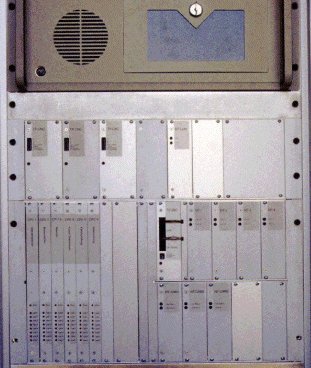

| Prüfrechner zum Einsatz in der
Glasfertigung Abgebildet ist Zentraleinheit des Analyserechners bestehend aus einem Bedien-PC in 19"-Technik sowie aus den zusätzlichen Bildanalyse- und Steuerrechnern. Neben der eigentlichen Bildanalyse werden mit dem System auch CNC-Achsen zur automatischen Justierung der Kameras bei Produktwechsel gesteuert. Das System ist in einem staubdichten 19"-Schrank mit Wasserkühlung untergebracht. |
 |
|

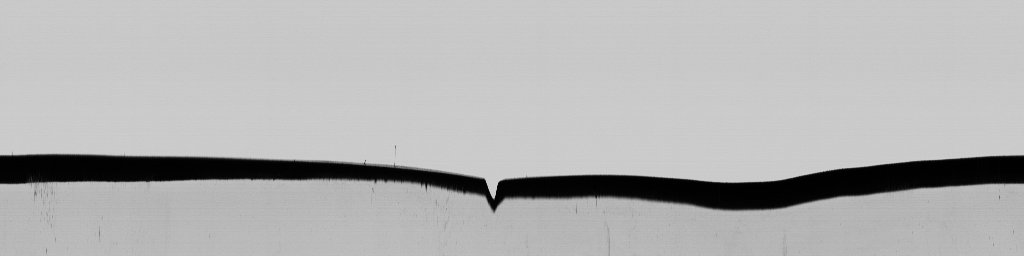

Trinkrandfehler Die nebenstehenden Bilder zeigen Trinkrandfehler. Diese Bilder wurden bei Rotation des Glases mit einer Zeilenkamera erfaßt und stellen eine 360° Abwicklung des Trinkrandes dar. |
 |
|

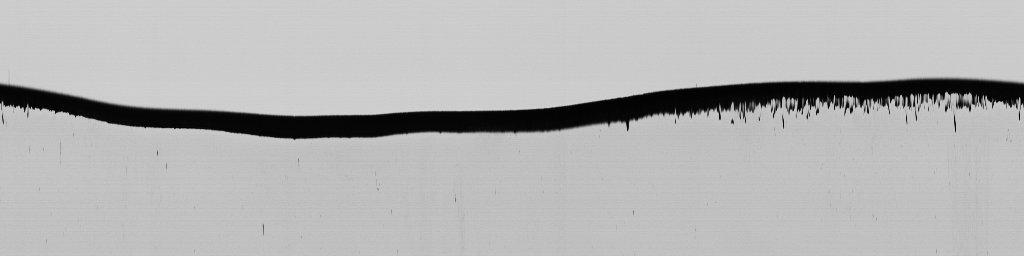

Im oberen Bild sind sowohl eine Scharte als auch ein ungleichmäßiger Verschmelzgrad deutlich erkennbar. Das untere Bild zeigt einen rauhen Trinkrand. |
 |

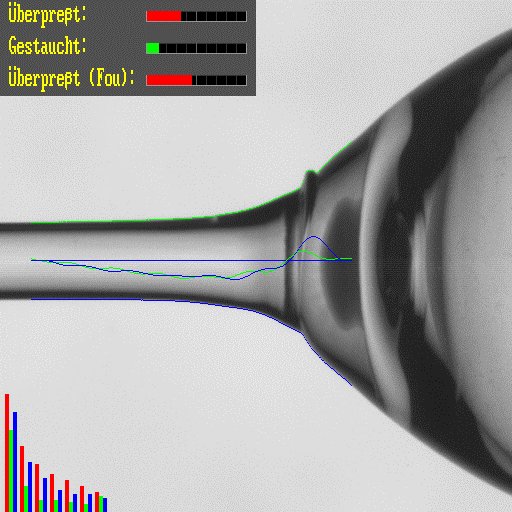

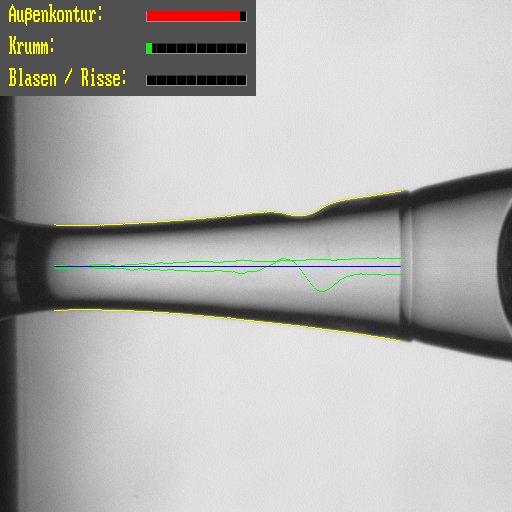

| Kelch Stielansatz | Sauger |
 |
 |

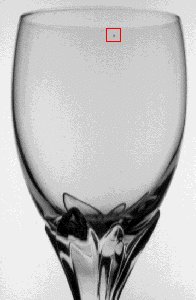

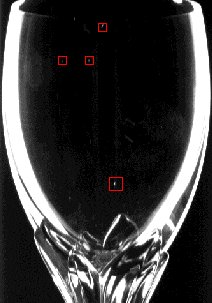

| Beispiel: Kelchfehler | Beispiel: Formreifen | |
 |
 |
 |
